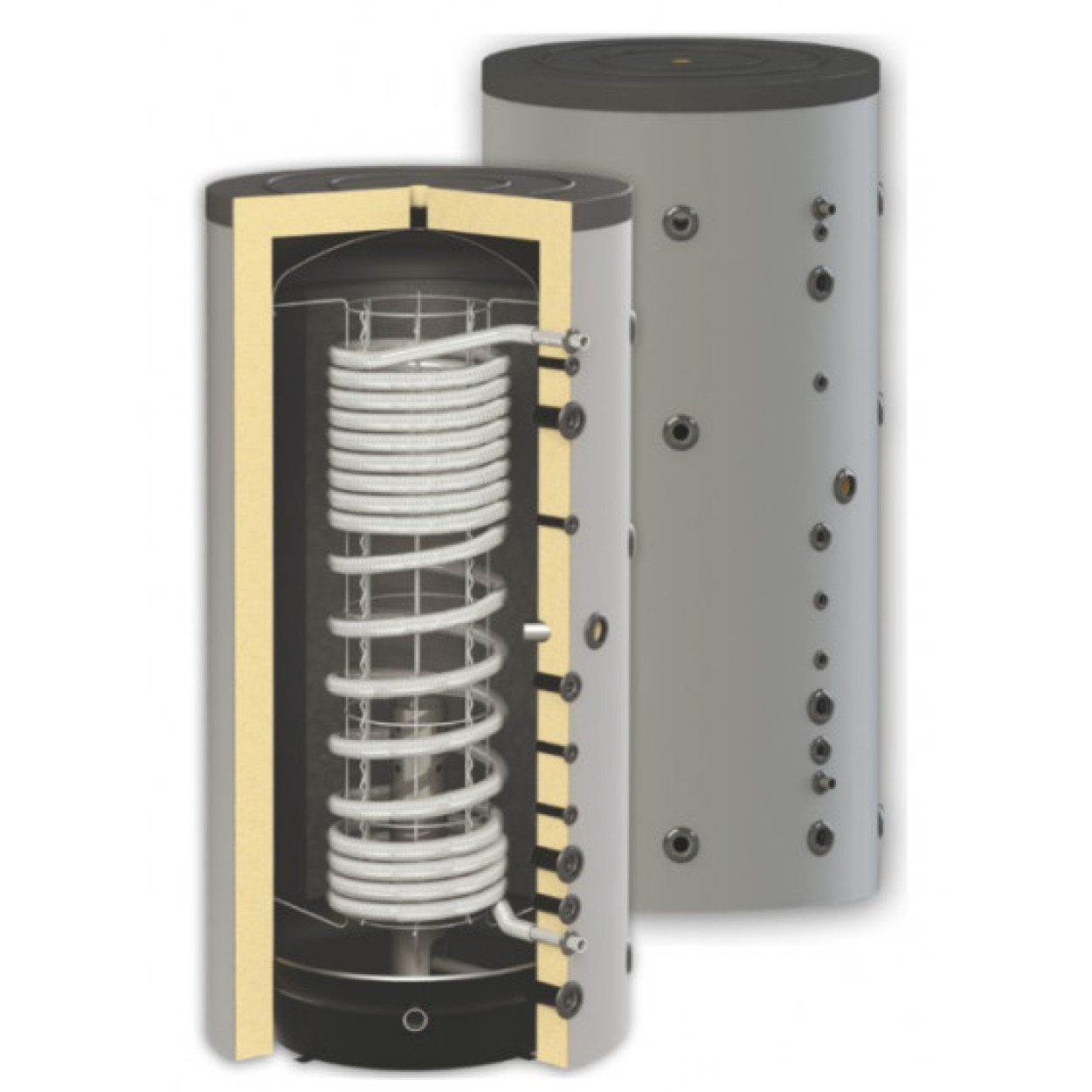

Boiler igienic combinat cu 1 serpentină – Puffer igienic Woody HYG 1500L serpentină inox ACM
Un Rezervor de acumulare izolat Woody are o capacitate de 1500 de litri și a fost proiectat pentru a fi montat pe sol în poziție verticală. Boilerul are o singură serpentină compusă din oțel inoxidabil, putând fi folosit și pentru o altă sursă secundară de energie, de exemplu un sistem cu panouri solare. Pentru o eficiență crescută și o capacitate de încălzire mai mare, acest puffer tank în tank Woody este prevăzut și cu o izolație termică pe baza de poliuretan de 100 de milimetri îmbrăcat în PVC.
Caracteristici tehnice pentru Rezervor de acumulare izolat Woody 1500L
Pentru un Boiler igienic combinat cu 1 serpentină cu o capacitate de 1500 de litri, greutatea este destul de mică, cântărind doar 301 kg. Este mai ușor de manevrat decât alte boilere de aceeași capacitate. Are o înălțime de 2220 mm și un diametru de 1200 mm.
Un Puffer tank în tank precum cel de la Woody poate dezvolta o performanță foarte bună astfel este foarte eficientă în timpul funcționarii putând lucra la o putere nominală chiar și în cazurile în care instalația nu utilizează toată căldura din cazan. Deci dacă în cazan se produce un surplus de căldură, aceasta este păstrată pentru a fi utilizată chiar și dacă în cazan s-a răcit temperatura.
Izolația de 100 mm se poate demonta, iar aceasta poate fi din mai multe materiale: fleece sau PU moale. Poate fi conectată la mai multe cazane și sisteme de încălzire a apei menajere, deoarece este prevăzută cu 13 racorduri de tip G1.
- Serpentina pentru productia de ACM realizata din otel inox
- Izolatie termica cu poliuretan de 100 mm imbracat in PVC de culoare RAL 9006
Elemente:
- Căptuşeală estetică PVC în culoare RAL 9006
- Izolație termică detașabilă
- Rezervor de apă, realizat din oţel
- Tub ACM din oţel inoxidabil
- Sistem de distribuție stratificată a apei
- Supapa de siguranță, 8 bar
Volum | L | 500 | 800 | 1000 | 1500 |
Volum puffer /Tub ACM | L | 478/22 | 775/25 | 975/25 | 1460/40 |
Înălțime Izolație h /с Izolație hi | mm | 1700/1750 | 1840/1890 | 2040/2090 | 2170/2220 |
Înălțime de montare | mm | 1720 | 1865 | 2074 | 2262 |
diametru Izolație ø /с Izolație øi | mm | ø 650/850 | ø 790/990 | ø 790/990 | ø 1000/1200 |
Suprafața tubului de AC M | m2 | 5.5 | 6.11 | 6.11 | 9.9 |
Presiunea de lucru /Temperatura max. – puffer | bar/°C | 3/95 | 3/95 | 3/95 | 3/95 |
Presiunea de lucru /Temperatura max. -tub ACM | bar/°C | 6/95 | 6/95 | 6/95 | 6/95 |
Flux permanent 10/45°C- puffer este incalzit pana in 65°C | L/h | 1080 | 1840 | 1840 | 2800 |
Flux permanent 10/38°C – puffer este incalzit pana in 65°C | L/h | 1350 | 2300 | 2300 | 3500 |
Puterea recomandă a cazanului pentru racordare la puffer | kW | 44 | 75 | 75 | 114 |
Volum scurs de ACM 38°C (cu puffer încărcat 65°С) |
L | 375 | 580 | 790 | 1150 |
ΔT-diferența în temperatura între puffer și ACM de iesire cu debit ACM 30/40/50 l/min. |
6/8/12 | 3,5/5/8 | 3,5/5/8 | 2/3/5 | |
Sistem de distribuție stratificată a apei | mm | ø140 | ø140 | ø140 | ø140 |
Termometru | opţiune | ||||
Rezistenta electrica | opţiune | ||||
Greutate/ cu Izolație | Kg | 119/131 | 155/171 | 164/182 | 266/289 |
Ieșire agent termic cazan | A, mm | G1½“/150 | G1½“/170 | G1½“/170 | G1½“/235 |
Ieșire agent termic cazan | B, mm | G1½“/150 | G1½“/170 | G1½“/170 | G1½“/235 |
Ieșire agent termic cazan | C, mm | G1½“/150 | G1½“/170 | G1½“/170 | G1½“/235 |
Ieșire agent termic cazan | D, mm | G1″/325 | G1″/350 | G1″/390 | G1″/445 |
Agent termic cazan | E, mm | G1½“/430 | G1½“/470 | G1½“/500 | G1½“/690 |
Priză pentru senzor | F, mm | G½“/540 | G½“/590 | G½“/620 | G½“/800 |
Priză pentru senzor | G, mm | G½“/650 | G½“/710 | G½“/770 | G½“/920 |
Intrare agent termic cazan | H, mm | G1″/775 | G1″/845 | G1″/930 | G1″/1045 |
Agent termic cazan | I, mm | G1½“/900 | G1½“/930 | G1½“/1050 | G1½“/1280 |
Priză pentru senzor | K, mm | G½“/1140 | G½“/1160 | G½“/1320 | G½“/1520 |
Priză pentru senzor | L, mm | G½“/1420 | G½“/1520 | G½“/1700 | G½“/1790 |
Intrare agent termic cazan | M, mm | G1½“/1360 | G1½“/1410 | G1½“/1570 | G1½“/1720 |
Intrare agent termic cazan | N, mm | G1½“/1450 | G1½“/1550 | G1½“/1740 | G1½“/1820 |
Intrare agent termic cazan | O, mm | G1½“/1450 | G1½“/1550 | G1½“/1740 | G1½“/1820 |
Dezaerare | P, mm | G1½“/1700 | G1½“/1840 | G1½“/2040 | G1½“/2170 |
Agent termic cazan | R, mm | G1½“/1030 | G1½“/1050 | G1½“/1210 | G1½“/1405 |
Agent termic cazan | S, mm | G1½“/1030 | G1½“/1050 | G1½“/1210 | G1½“/1405 |
Ieșire apă caldă HYG | T, mm | G1″/1480 | G1″/1590 | G1″/1760 | G1″/1850 |
Intrare apă rece HYG | U, mm | G1″/250 | G1″/270 | G1″/310 | G1″/345 |
